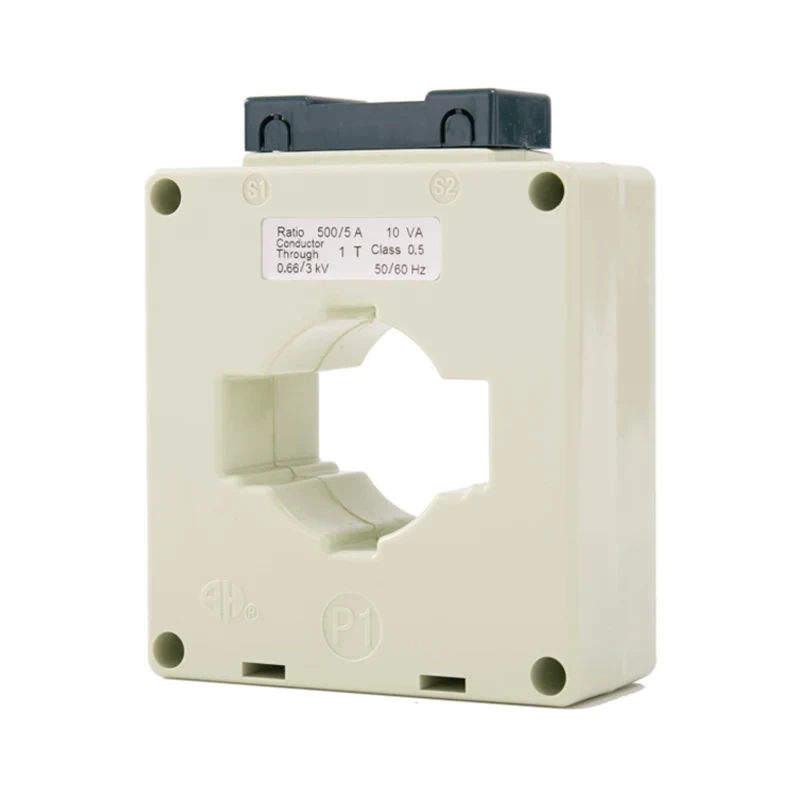

Трансформаторите на тековните трансформатори BH-0.66 I се прецизни инструменти дизајнирани за точно мерење и следење на електричните струи во различни индустриски апликации. Овие тековни трансформатори се изградени со висококвалитетни материјали и напредна технологија за да обезбедат сигурни перформанси и долгорочна издржливост.
. Висока точност: Тековните трансформатори на серијалот BH-0.66 серија I нудат голема точност во тековното мерење, што ги прави погодни за критични апликации каде што прецизноста е од суштинско значење.
. Широк опсег на апликации: Овие тековни трансформатори можат да се користат во широк спектар на индустриски поставки, вклучувајќи дистрибуција на електрична енергија, управување со енергија и мониторинг на опрема.
. Компактен дизајн: Компактен дизајн на тековните трансформатори на серија BH-0.66 I се овозможува лесна инсталација на тесни простори без да се загрозат перформансите.
. Робусна конструкција: Изградена за да издржи на остри услови за работа, овие тековни трансформатори се издржливи и сигурни дури и во предизвикувачки средини.
. Лесна интеграција: Тековните трансформатори на серијата BH-0.66 I се дизајнирани за лесна интеграција во постојните електрични системи, што ги прави идеални за реновирање или надградба на проекти.

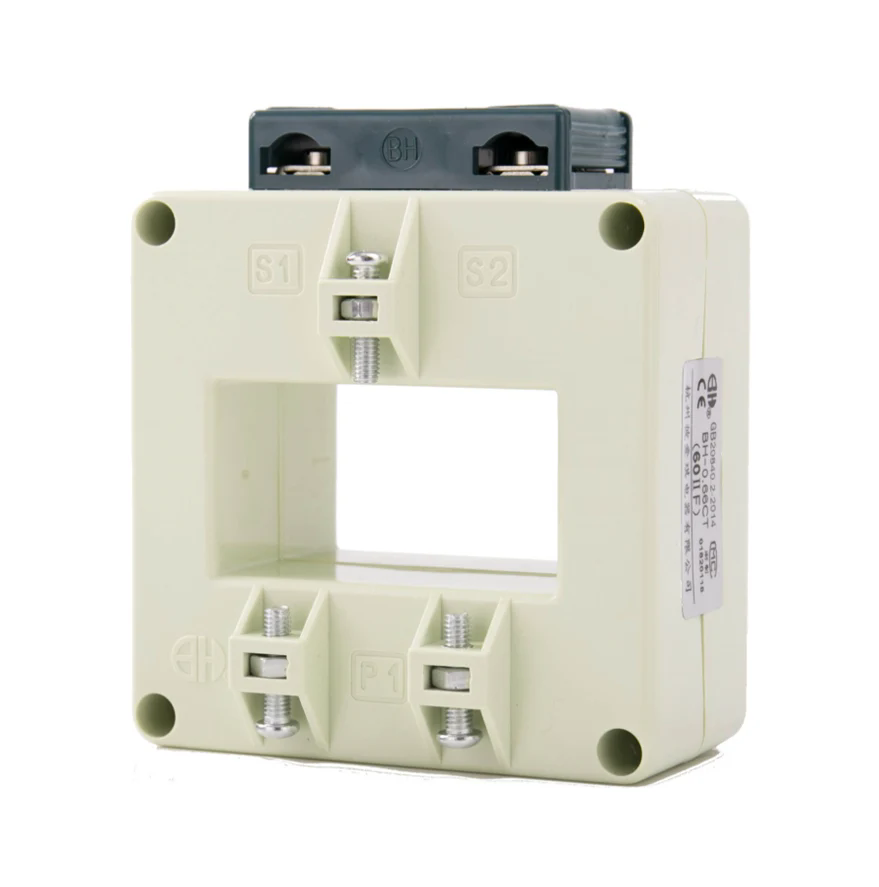

Правоаголна форма со зачекорен прозорец за да се вклопи во автобуската лента, како и единечни или повеќекратни. Апликациите се мерат и инструментација, исполнети со епоксидна смола во рамките на обвивка. Целосен, целосен опсег на сооднос со шест големини за повеќе избори за апликации. 3.

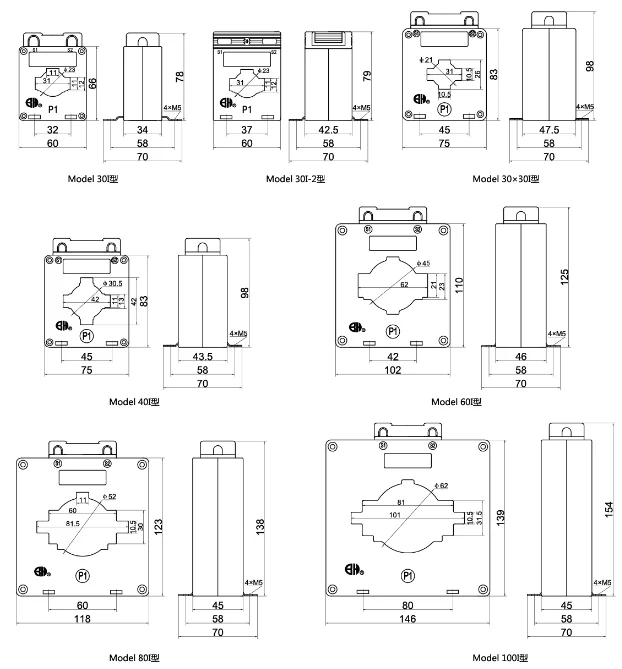

Модел |

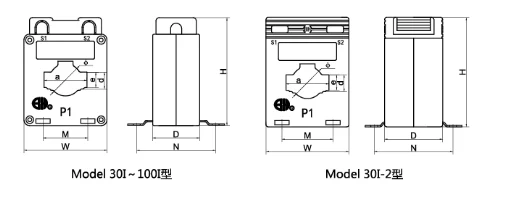

Димензија на преглед (мм) | Димензија на прозорецот (мм) | Инсталациска димензија (мм) | Инстациски метод | ||||||||
W | H | D | a | e | d | Φ | A | B | ||||
M | N | M | N | |||||||||
30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | А Б Ц е |
30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | А Б е | |
40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
Модел | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
Дијаметар на кабел | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
Максимална големина/количина на Бушар | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
Класа на точност | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2s 0,5 1 | |
Примарна струја/секундарна Тековна (а) |
Оценет товар (VA) | |||||||
15 | 5 | 25 (5) | 25 (4) | 2,5 (5) | ||||
20 | 25 (4) | 25 (3) | 2,5 (4) | |||||
25 | 25 (3) | 25 (2) | 2,5 (3) | |||||
30 | 25 (3) | 25 (2) | 2,5 (3) | |||||
40 | 25 (2) | 25 (2) | 2,5 (2) | |||||
50 | 25 (2) | 2.5 | 2,5 (2) | |||||
60 | 25 (2) | 2.5 | 2,5 (2) | 2.5 | ||||
75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
200 | 5 | 10 15 | 5 | 5 | 5 | |||
250 | 5 | 15 20 | 5 | 5 | 5 | |||
300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
500 | 10 | 5 10 | 10 | |||||
600 | 10 | 5 10 | 5 10 | |||||
750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
1000 | 15 20 | 15 20 | 15 20 | |||||
1200 (1250) | 20 | 20 | 20 | |||||
1500 | 20 | 20 | 20 | |||||
2000 | 20 | 20 | 20 | |||||
2500 | 30 | 30 | ||||||
3000 | 30 |
