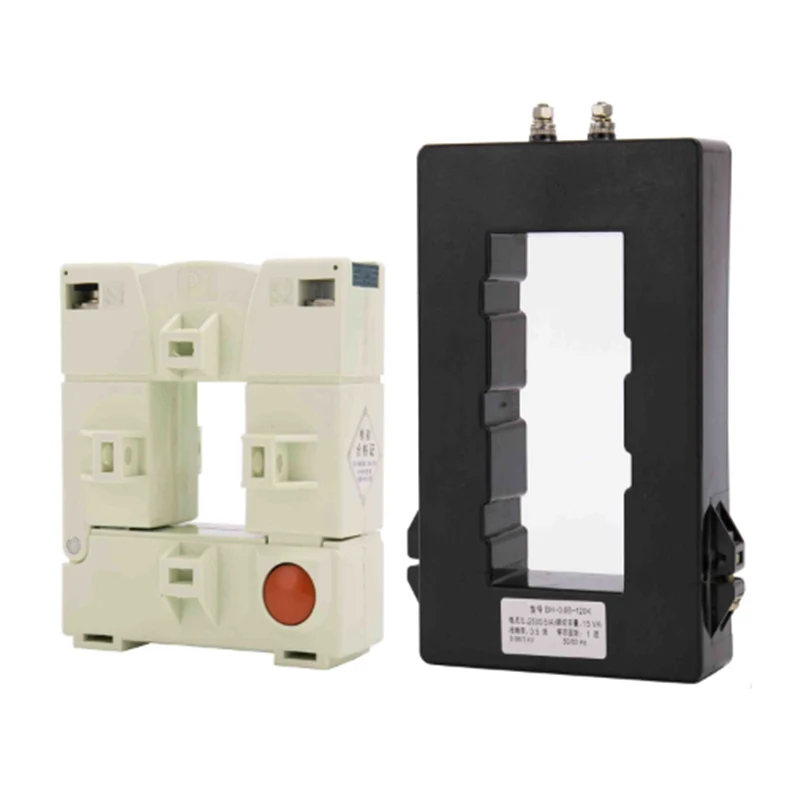

BH- 0,66 серија K Тековни трансформатори

Трансформаторите на тековните трансформатори BH- 0,66 се серија К е сплит-јадрен вид на КТ. Главно се користи за апликации за кабел или автобус и за тековно мерење и следење. Дизајнот на сплитната јадро му овозможува да се отвори, инсталира и затвори без да го исклучи колото на кое е прикачено. Забелешка: Ве молиме, имајте на ум дека секундарното ликвидација на отворено е строго забрането за време на инсталацијата на КТ, за да се избегне оштетување на КТ, како и лични повреди и несреќи.

Испрати барање

Опис на производот

Трансформатори на тековниот трансформатор на тековната серија K.

Забелешка: Собранието на тековниот трансформатор, тој ги забранува двете отворени, со цел да се избегне оштетување на тековниот трансформатор и да се избегне опрема или несреќа со лична повреда.

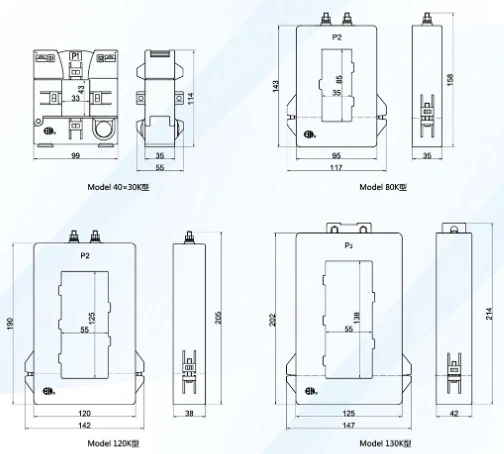

Спецификации и димензии

Модел	Димензија на преглед (мм)						Димензија на прозорецот (мм)
Модел	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80к	117	95	143	158	35	35	35	85
120к	142	120	190	205	38		55	125
130к	147	125	202	214	42		55	138

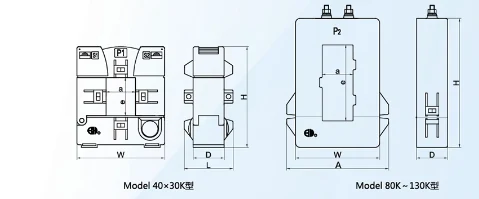

Дијаграм

Технички параметри

Модел		40x30k	80к	120к	130к
Класа на точност		0,5 1	0,5 1 2	0,5 1	0,5 1
Примарна струја/секундарна Тековна (а)		(VA) Оценет товар (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Избор на отворот

Дел (М㎡) Број на Основни жици		16	25	35	50	70	95	120	150	185	240
1Кор	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Кор	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
